Struttura di copertura

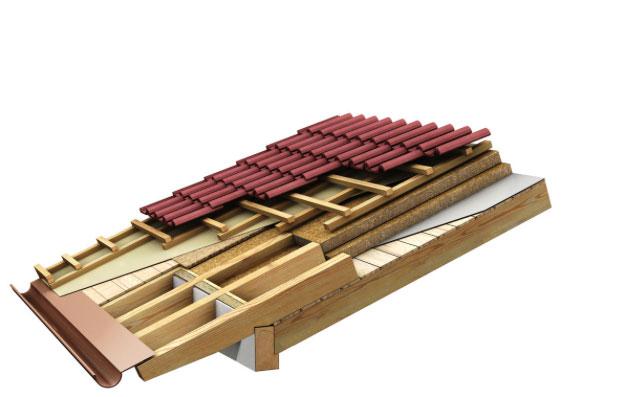

La struttura della copertura è costituita, partendo dall’esterno verso l’interno, da:

  1. Manto di copertura in tegole tipo portoghesi montate a vite su struttura ventilata
  2. Listelli e controlistelli in legno di abete, sezione cm 5×3 per realizzare il pacchetto di ventilazione
  3. Foglio anticondensa e impermeabilizzante
  4. Pannello OSB tipo 3 spessore cm 1,8 internamente al fabbricato e tavolato di legno di abete naturale spessore cm 1,9 nella gronda
  5. Travetti di legno di abete spessore cm 20, aggettanti e sagomati in gronda, con interposta lana minerale basaltica ad alta densità, spessore cm 20
  6. Foglio freno vapore
  7. Pannello OSB tipo 3, spessore cm 1,5
  8. Tavolato di legno di abete naturale spessore cm 1,9
  9. Travetti portanti in legno lamellare, sezione da calcolare in base a luci nette e carichi di lavoro
  10. Travi di colmo di legno lamellare, sezione da calcolare in base a luci e carichi di lavoro

La struttura della copertura è comprensiva della gronda lignea.

I parametri che caratterizzano la struttura sono i seguenti:

Spessore                     =      31/32 cm
Trasmittanza            =      0,17 W/mq*K
Sfasamento               =      9,0 ore circa
